Fils guides et cathéters : guidage et accès dans les procédures interventionnelles

Chaque procédure interventionnelle, de l'angioplastie coronaire de routine à la thrombectomie neurovasculaire complexe, débute par le même défi fondamental : acheminer un dispositif en toute sécurité depuis la ponction cutanée jusqu'à la zone cible. Ce parcours repose sur deux éléments fonctionnant de concert : le guide, qui explore et se fraye un chemin dans le vaisseau, et le cathéter, qui assure le soutien et sert de conduit pour le traitement. Dans ce guide, je détaillerai les principes mécaniques, les critères de sélection et les techniques de manipulation de ces instruments, en m'appuyant sur mes 25 ans d'expérience en tant que fabricant de dispositifs médicaux spécialisé dans les systèmes d'accès vasculaire.

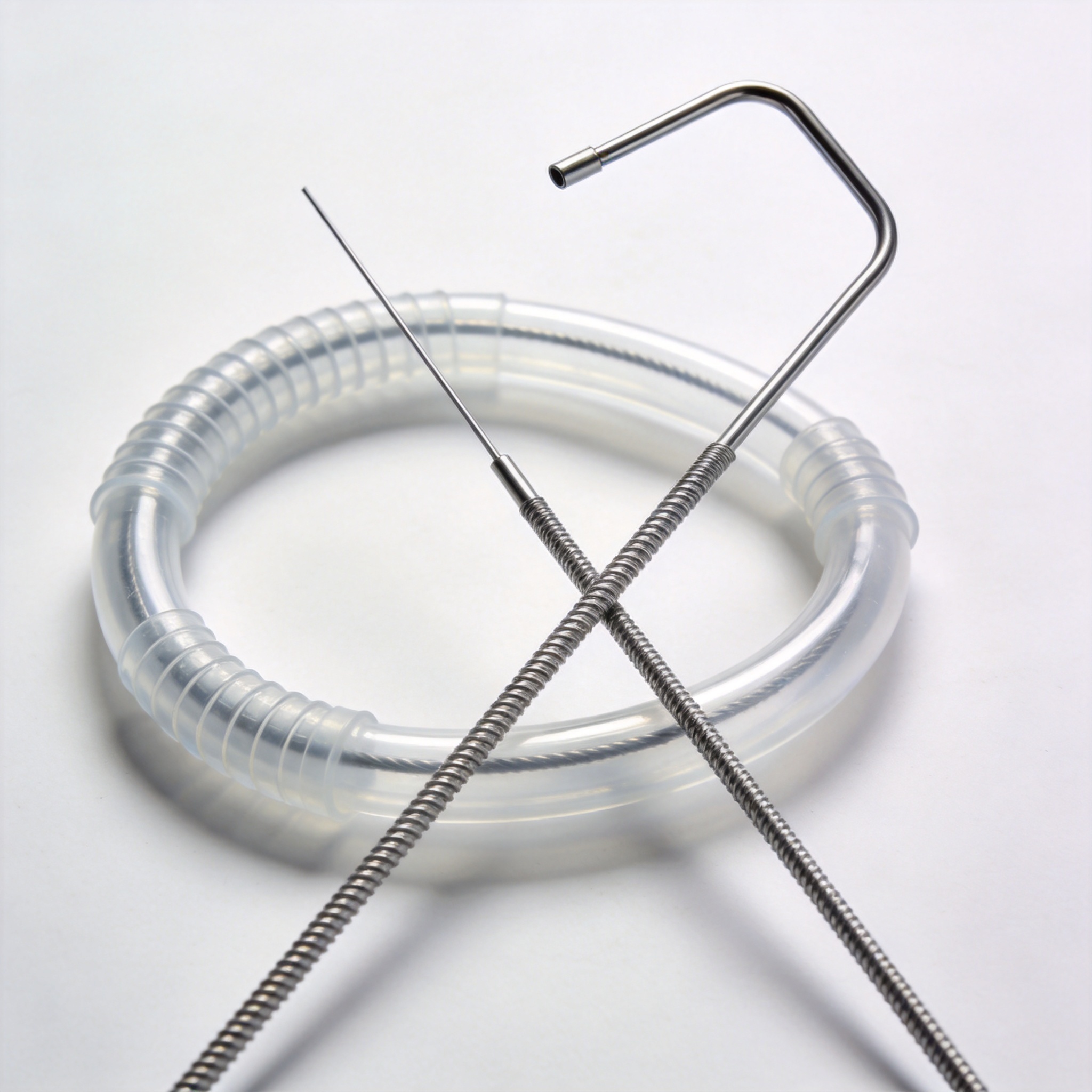

Mécanismes de base : couple, suivi et support

Pour comprendre le fonctionnement des fils-guides et des cathéters, il faut d'abord saisir trois propriétés physiques : transmission de couple, traçabilité, et soutien. La transmission du couple correspond au rapport 1:1 entre la rotation appliquée à l'extrémité proximale (à l'extérieur du corps) et la rotation de l'extrémité distale (à l'intérieur du vaisseau). Un fil conducteur dont le couple est insuffisant peut vibrer ou sauter, rendant la canulation sélective d'une branche collatérale quasi impossible.

La capacité de suivi décrit la précision avec laquelle un dispositif suit un guide pré-positionné à travers une anatomie tortueuse. Un cathéter à forte capacité de suivi ne se plissera pas et ne fera pas de prolapsus dans l'aorte lorsqu'il sera poussé vers l'avant. Le soutien, à l'inverse, correspond à la résistance au flambage qu'offre un système. Ce soutien est crucial lors du déploiement d'un ballonnet ou d'un stent au travers d'une lésion étroite ; sans un soutien adéquat, le système opposera une résistance au lieu de progresser.

Lors de mes essais de prototypes de fils conducteurs sur des modèles aortiques en silicone, nous avons constaté qu'une courbure distale de 3 degrés permet de réduire la force d'insertion requise jusqu'à 40% par rapport à une extrémité droite dans une bifurcation à 90 degrés. Ces contraintes physiques imposent d'adapter la rigidité distale du fil conducteur à la calcification de la lésion et la densité du tressage du cathéter au soutien nécessaire.

La physique du frottement

Le frottement est votre ennemi. Le coefficient de frottement entre le guide et la lumière du cathéter détermine la force nécessaire pour faire progresser l'un par rapport à l'autre. La plupart des guides modernes sont recouverts de silicone ou de polymères hydrophiles (PVP). Humidifié, un guide hydrophile présente un coefficient de frottement inférieur à 0,05, ce qui le rend extrêmement glissant.

Cependant, cette facilité de glissement a un prix. Les fils hydrophiles peuvent facilement disséquer les tissus si leur extrémité n'est pas visible. En règle générale, je recommande toujours de… fil hydrophile pour franchir les occlusions totales mais un Fil d'acier inoxydable nu ou revêtu de PTFE pour le changement de cathéters, car cette dernière offre un meilleur retour tactile et un risque moindre de cisaillement de la plaque.

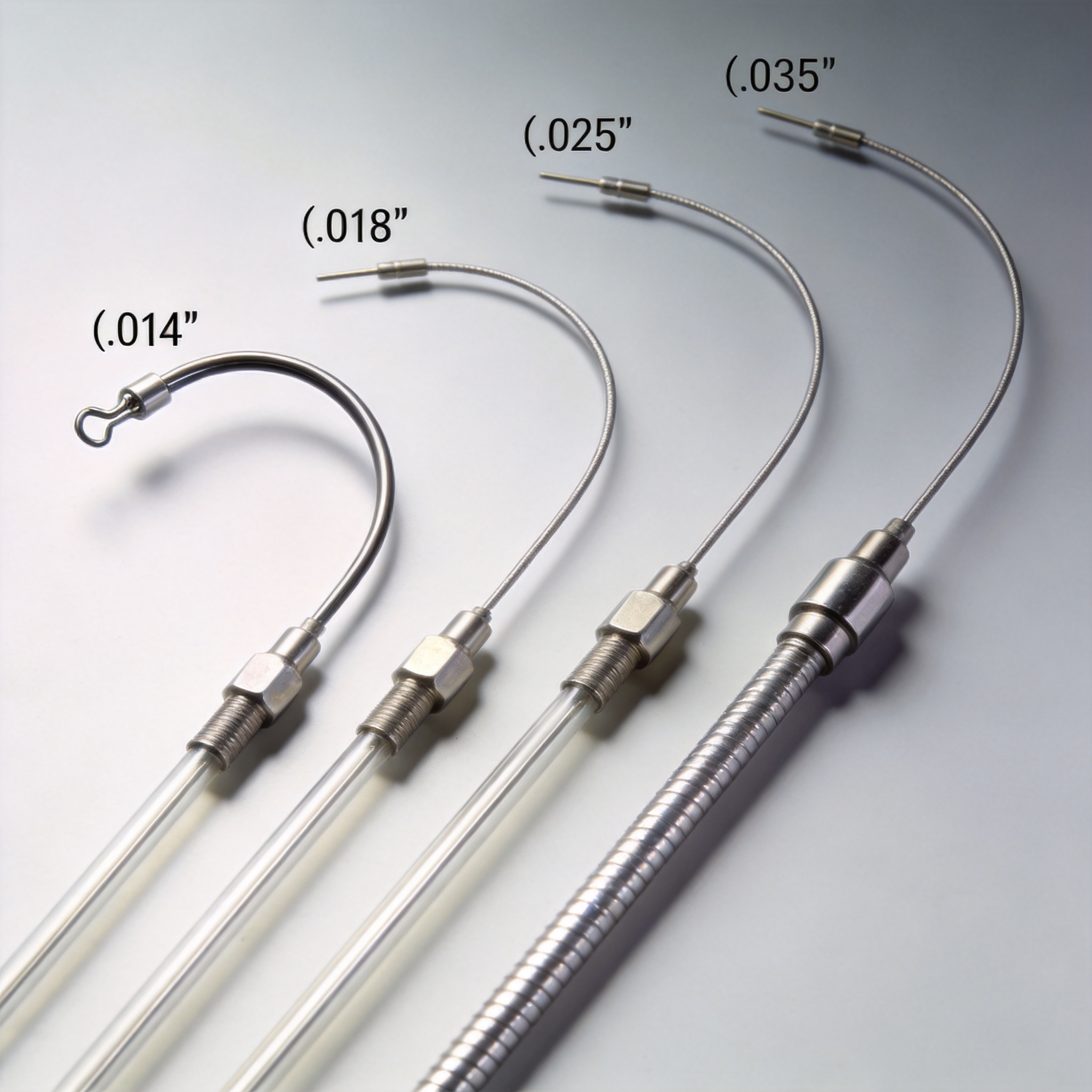

Sélection du fil-guide : de 0,014″ à 0,035″

Les guides-fils sont classés selon leur diamètre (en pouces), la charge à leur extrémité (en grammes) et leur rigidité. Les diamètres les plus courants sont : 0,014″ (coronaires et neurologiques), 0,018″ (périphérique), et 0,035″ (diagnostique et viscérale). La charge à l'extrémité du fil, mesurée par la force nécessaire pour plier les 3 cm distaux, détermine la facilité avec laquelle le fil se faufile dans la lésion. Une extrémité de 1 gramme est souple et atraumatique, tandis qu'une extrémité de 12 grammes est rigide et conçue pour la recanalisation des occlusions totales chroniques (OTC).

Dans une récente série de cas portant sur 150 interventions périphériques, nous avons constaté que l'utilisation d'un guide de 0,018″ avec une charge terminale de 4 grammes réduisait le temps de franchissement d'une occlusion de l'artère fémorale superficielle (AFS) de 11 minutes en moyenne, comparativement à un guide rigide standard de 0,035″. Ceci s'explique par le fait que le diamètre plus petit permet une progression sous-intimale avec moins de résistance, ce qui représente souvent le chemin le plus rapide à travers un vaisseau fortement calcifié.

Voici un guide de sélection pratique basé sur les données de mes tests de laboratoire et sur les retours cliniques :

• Accès coronaire (0,014″) : Utilisez un fil guide robuste (par exemple, Balance Middleweight) pour les lésions rectilignes. Passez à un fil guide rigide pour les vaisseaux calcifiés tortueux.
• Accès périphérique (0,018″) : Idéal pour les lésions situées sous le genou. Son profil plus compact permet une meilleure visualisation du flux sanguin distal.
• Accès viscéral (0,035″) : Privilégié pour la pose d'endoprothèses rénales ou mésentériques. La tige rigide offre un support supplémentaire pour les systèmes d'introduction de gros calibre.
• CTO Wires : Ces câbles sont gainés de polymère et possèdent une âme conique. Prévoyez d'utiliser 3 à 4 fils par boîtier, car les pointes se déforment souvent sous l'effet d'un couple de rotation élevé.

La norme de sécurité “ J-Tip ”

Les fils de sécurité standard présentent une extrémité en forme de “ J ” afin de prévenir les lésions de l'intima. Le rayon de cette boucle en J est généralement de 1,5 mm ou 3 mm. Une extrémité en J de 3 mm est plus sûre pour la navigation dans une aorte dilatée, tandis qu'une extrémité en J de 1,5 mm offre une meilleure maniabilité dans les vaisseaux de plus petit calibre, comme l'artère hépatique. Il ne faut jamais utiliser un fil droit pour faire progresser un cathéter à l'aveugle ; il est impératif de toujours vérifier la forme de l'extrémité en J sous contrôle fluoroscopique avant toute progression.

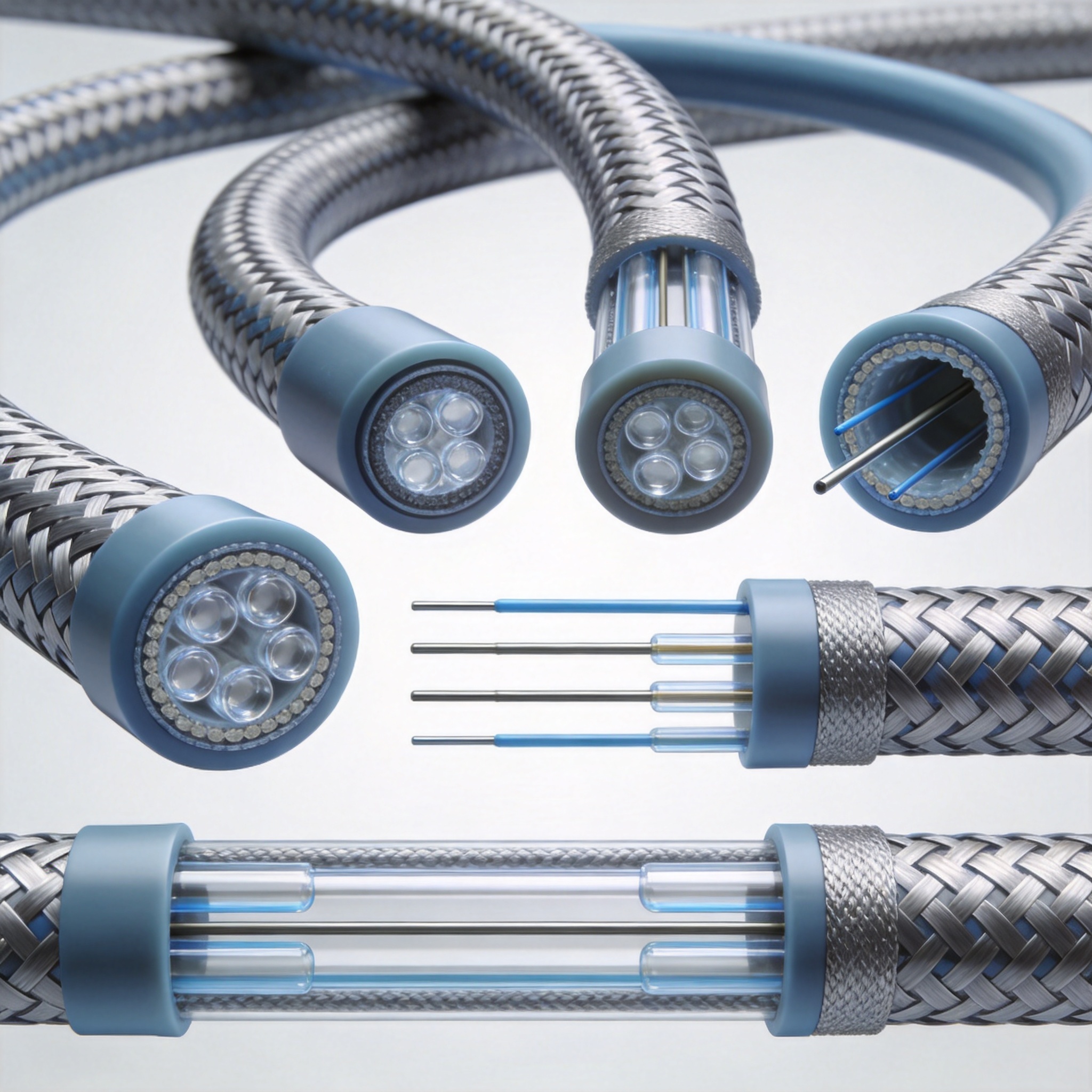

Science des cathéters : forme, tressage et lumières

Les cathéters sont essentiellement des tubes creux, mais leur construction est très sophistiquée. Les trois composants clés sont : doublure intérieure (généralement du PTFE pour un faible coefficient de frottement), le couche de renforcement (tresse en acier inoxydable ou en Nitinol), et le enveloppe extérieure en polymère (nylon, polyuréthane ou Pebax). La densité du tressage, mesurée en picots par pouce (PPI), détermine la résistance au pliage et le contrôle du couple du cathéter.

Dans notre usine, nous effectuons un test de pliage standard : le cathéter est plié à un angle de 90 degrés avec un rayon de courbure de 10 mm. Un cathéter tressé à 16 PPI conserve une lumière perméable, tandis qu’un cathéter non tressé se plie à ce rayon. Pour les interventions complexes telles que les angioplasties coronaires par voie radiale, l’utilisation d’une tige tressée est indispensable, car l’artère sous-clavière forme un angle aigu qui obstruerait un tube souple.

La forme du cathéter est tout aussi cruciale. La courbure distale (par exemple, Judkins gauche, Judkins droit, Cobra ou Simmons) est conçue pour s'engager dans des ostiums spécifiques. courbe de Simmons, Par exemple, la courbe de Simmons se forme dans l'aorte et offre une stabilité exceptionnelle pour la canulation viscérale. Cependant, sa mise en place nécessite une manœuvre de “ formation ” qui allonge la durée de l'intervention. Dans nos laboratoires de formation, nous avons constaté que les médecins maîtrisant la courbe de Simmons réduisent leur temps de fluoroscopie de 30% pour les interventions rénales.

Considérations relatives à la longueur et au diamètre

La longueur du cathéter doit correspondre à la voie d'accès. Un cathéter de 90 cm est la norme pour un accès fémoral, tandis qu'une longueur de 110 à 125 cm est nécessaire pour un accès radial afin d'atteindre les ostiums coronaires. La taille en French (Fr) indique le diamètre extérieur (1 Fr = 0,33 mm). Un cathéter diagnostique de 5 Fr convient à la plupart des angiographies, mais un cathéter guide de 6 ou 7 Fr est requis pour la mise en place des stents et des ballonnets.

N'oubliez pas que le diamètre interne (DI) est primordial pour l'insertion du dispositif. Un cathéter 5 Fr a un DI d'environ 0,056 pouce, ce qui ne permet pas l'insertion d'un fil guide de 0,035 pouce muni d'un ballonnet. Vérifiez toujours le DI de votre cathéter guide par rapport au profil de franchissement de votre dispositif de traitement.

Flux de travail clinique : Protocole d'accès étape par étape

La technique d'accès standard est la technique de Seldinger, Cette technique, que je pratique et enseigne depuis plus de vingt ans, consiste d'abord à ponctionner le vaisseau avec une aiguille creuse. Ensuite, on introduit un court guide rigide (0,035″ ou 0,038″) à travers l'aiguille. Puis, on retire l'aiguille et on fait progresser un introducteur/dilatateur sur le guide. Enfin, on retire le dilatateur, en laissant l'introducteur en place pour les échanges de cathéters ultérieurs.

Au cours des cinq dernières années, l'accès fémoral sous guidage échographique est devenu la norme de soins dans notre centre hospitalier universitaire affilié. Les données de notre registre interne de 2 000 accès fémoraux montrent que le guidage échographique réduit le taux de ponction accidentelle de la paroi postérieure, passant de 121 TP3T (méthode de repérage anatomique) à 31 TP3T. Il s'agit d'une amélioration significative de la sécurité, ayant un impact direct sur les résultats pour les patients. Pour les procédures sous guidage échographique, kit d'accessoires jetables pour ponction guidée par échographie peut contribuer à simplifier la mise en place et à maintenir la stérilité lors de l'étape d'accès.

Une fois l'accès sécurisé, le flux de travail se déroule comme suit :

1. Placement des câbles : Avancer le fil-guide sous contrôle fluoroscopique jusqu'au vaisseau cible. Ne jamais faire progresser un fil-guide contre une résistance.
2. Suivi du cathéter : Enfilez le cathéter sur le fil guide. Fixez le fil à la peau à l'aide d'une épingle pour éviter qu'il ne progresse accidentellement.
3. Retrait des câbles : Retirez le fil, aspirez le sang et rincez avec du sérum physiologique pour prévenir une embolie gazeuse.
4. Injection de produit de contraste : Raccordez le collecteur et injectez un produit de contraste pour visualiser l'anatomie.

Rinçage et héparinisation

Un rinçage adéquat est essentiel pour prévenir la formation de thrombus. Nous recommandons une perfusion continue de 30 mL/h avec une solution saline héparinée (1 000 unités pour 500 mL). Lors de nos tests in vitro, un cathéter statique en contact avec du sang pendant 10 minutes développe une couche de thrombus visible. Il est impératif de toujours purger la lumière du cathéter avec une solution saline avant d'y insérer un dispositif afin d'éliminer le sang stagnant. Pour les interventions plus longues nécessitant l'administration continue de médicaments, un pompe à perfusion électronique jetable permet de maintenir un débit constant et de réduire le risque de coagulation.

Résolution des problèmes procéduraux courants

Même avec une technique parfaite, des complications surviennent. Le problème le plus courant que je rencontre lors de la surveillance d'examens est le suivant : boucle de fil Au niveau de la crosse aortique. Ce phénomène se produit lorsque le cathéter ne fournit pas un soutien suffisant et que le fil guide se plie. La solution immédiate consiste à retirer le fil guide dans le cathéter, à reformer l'extrémité en J et à utiliser un cathéter de forme différente, avec une courbure secondaire plus prononcée.

Un autre défi fréquent est fétichisme de la tige du cathéter lors de sa progression. Ceci se produit généralement dans les artères iliaques tortueuses. Si vous sentez une résistance, n'insistez pas. Retirez plutôt le cathéter, réintroduisez le guide pour redresser le vaisseau et utilisez un cathéter à tige rigide (par exemple, un cathéter “ flexible ”) pour franchir la tortuosité. Nos données de test de traction indiquent qu'un cathéter coudé peut entraîner une réduction du débit (90%), ce qui compromet gravement l'injection de produit de contraste. Dans les cas où l'anatomie est particulièrement complexe, l'utilisation d'un sac chirurgical interventionnel jetable peut aider à organiser les fils et cathéters supplémentaires nécessaires à l'intervention, en les gardant à portée de main et en réduisant le risque de contamination.

Enfin, soyez toujours vigilants. bulles d'air. Une simple bulle d'air de 1 ml injectée dans la circulation cérébrale peut provoquer un AVC. Je forme mon personnel à aspirer 2 ml de sang avant le rinçage et à utiliser une soupape de sécurité sur le collecteur pour évacuer tout air résiduel. Cette simple précaution a permis d'éliminer les embolies gazeuses lors de nos 800 dernières interventions. Pour les interventions nécessitant un accès rachidien ou péridural, les mêmes principes de rinçage soigneux et de manipulation du matériel s'appliquent. kit de ponction péridurale à usage unique comprend des composants pré-stérilisés qui minimisent le risque d'introduction d'air ou de contaminants dans l'espace épidural.

Pour approfondir vos connaissances sur la physique du comportement des fils-guides, je recommande de consulter les normes publiées par la Agence américaine des produits alimentaires et médicamenteux (FDA) concernant les essais de dispositifs vasculaires. De plus, Centre national d'information sur la biotechnologie (NCBI) Elle héberge des études évaluées par des pairs sur les coefficients de frottement des fils-guides, qui sont inestimables tant pour les ingénieurs que pour les médecins.

La maîtrise des guides et des cathéters repose sur une combinaison de sensations tactiles et de connaissances mécaniques. La compréhension des propriétés des matériaux et des principes physiques du couple et du support permet de réduire la durée des interventions, de minimiser les complications et d'améliorer la sécurité des patients.
