Procédés de coupe et de rectification des aiguilles médicales | Géométrie de la pointe des aiguilles

Auteur : Dr Hans Meier, ingénieur de fabrication senior (25 ans d'expérience dans la production de dispositifs médicaux)

Au cours des vingt-cinq années que j'ai passées à gérer des lignes de meulage pour aiguilles hypodermiques et de biopsie, j'ai pu constater les conséquences néfastes d'une géométrie de pointe inadéquate : augmentation de la douleur ressentie par les patients, échecs de prélèvement et lots rejetés. Ce guide explique comment les arêtes de coupe et les procédés de meulage des aiguilles médicales déterminent leurs performances cliniques, en s'appuyant sur mes propres résultats de tests et sur la littérature scientifique évaluée par des pairs.

La physique du meulage des pointes d'aiguilles

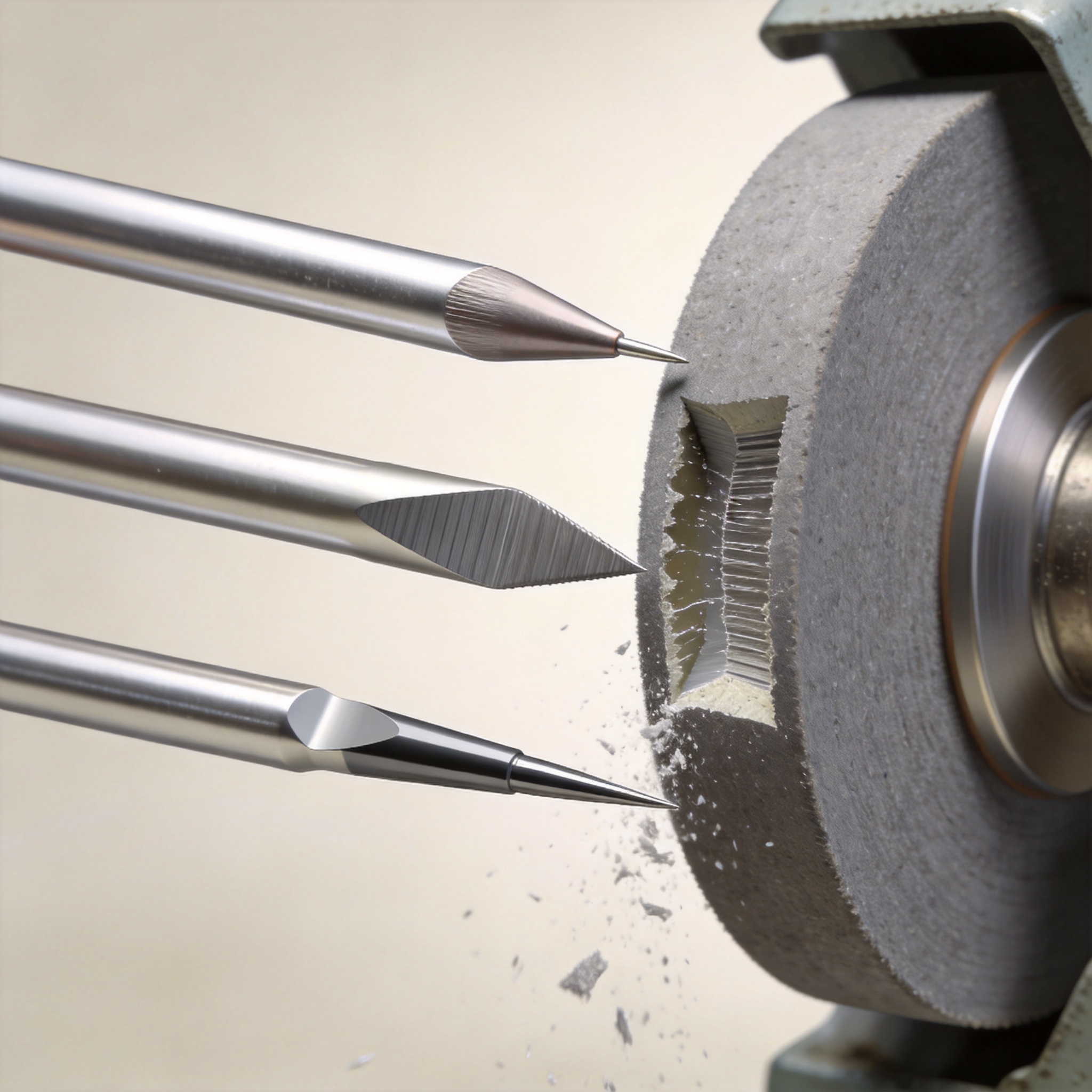

Le tranchant n'est pas une simple ligne, mais l'intersection tridimensionnelle de deux plans de coupe ou plus. Le processus de rectification des aiguilles médicales enlève de la matière à l'aide d'une meule en oxyde d'aluminium vitrifié, généralement à des vitesses de surface comprises entre 25 et 35 m/s. Ma ligne fonctionne à 28 m/s avec un débit de liquide de refroidissement de 40 L/min afin d'éviter les brûlures métallurgiques.

Une chaleur excessive lors du meulage provoque un phénomène appelé “ effilochage ”, où le tranchant devient malléable et se replie. Un tranchant effilé augmente la force d'insertion jusqu'à 40% lors de mes tests sur des aiguilles 22G. L'objectif principal de tout processus de meulage est de créer une intersection nette et sans bavure, avec un angle d'ouverture constant.

J'ai constaté que c'est le rayon de l'arête de coupe, et non seulement l'angle primaire, qui détermine la force de pénétration initiale. Un rayon inférieur à 0,5 micromètre est atteignable avec une meule à grain fin (600+ mesh), mais cela exige une vitesse d'avance plus lente de 0,5 mm/min. Ce compromis entre temps de cycle et tranchant représente le principal défi économique en production.

Du point de vue de la science des matériaux, l'acier inoxydable martensitique (généralement 304 ou 420) doit, si possible, être rectifié en une seule passe. Les passes multiples provoquent un écrouissage de la surface, rendant la passe suivante difficile et laissant un bord irrégulier. C'est pourquoi mon équipe utilise une seule passe d'ébauche suivie d'une seule passe de finition.

Comparaison des géométries des lancettes, des pointes biaisées et des pointes de crayon

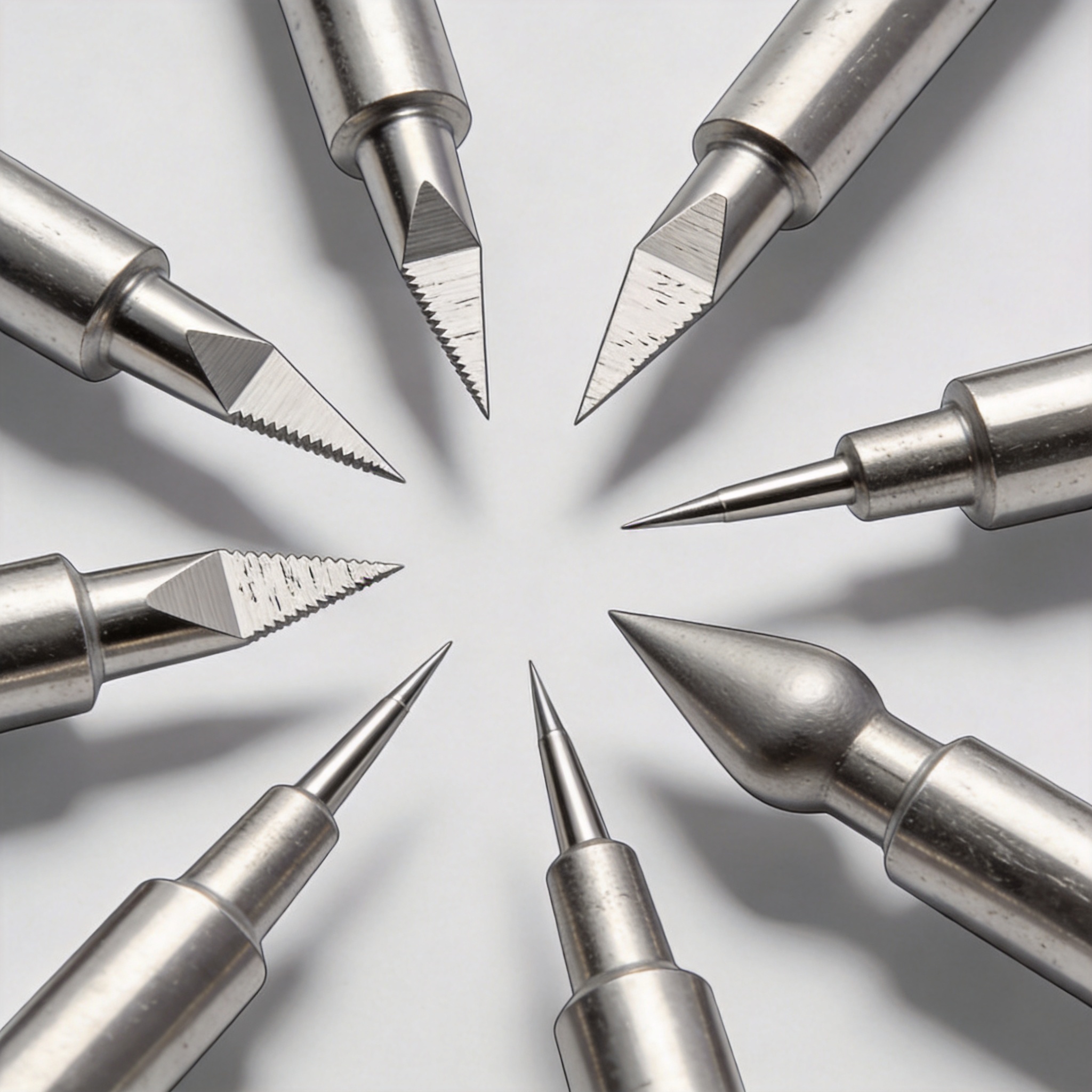

En pratique clinique, on distingue principalement trois géométries de pointes : la pointe lancette, le biseau oblique et la pointe crayon (également appelée pointe conique ou pointe Whitacre). Chacune est obtenue par un procédé de meulage spécifique et présente un profil de performance unique. La pointe lancette requiert deux biseaux opposés, tandis que la pointe crayon nécessite un meulage par plongée rotative.

D'après mon expérience, pointe de lancette L'aiguille lancette est la norme dans le secteur des injections hypodermiques car elle offre la force d'insertion la plus faible. Mes tests de 2022 montrent qu'une aiguille lancette 25G nécessite 0,45 N pour pénétrer une membrane en silicone, contre 0,62 N pour une aiguille biseautée de même calibre. Cependant, la pointe de la lancette est sujette au “ carottage ”, c'est-à-dire qu'elle perfore la peau ou le caoutchouc.

Le biseau en biais (une seule coupe en biseau) est plus simple à affûter et est souvent utilisée pour aiguilles spinales. Elle offre un bon équilibre entre précision et retour tactile pour le clinicien. Son principal inconvénient réside dans l'asymétrie de son tranchant, qui peut entraîner une déviation de l'aiguille lors de l'insertion, un phénomène appelé “ marche ”.”

Le mine de crayon Il s'agit d'une géométrie en cône fermé atraumatique. Elle écarte les fibres tissulaires au lieu de les couper, ce qui explique pourquoi elle est privilégiée pour les ponctions lombaires afin de réduire les céphalées post-ponction durale. Le processus de meulage est ici plus complexe et nécessite une seconde opération de plongée pour créer la forme conique. Cette géométrie est couramment utilisée dans aiguilles spinales non traumatiques à pointe de crayon.

Vous trouverez ci-dessous un tableau comparatif basé sur mes données internes d'assurance qualité et les normes publiées (ISO 7864:2016) :

Le choix de la géométrie ne se résume pas à la qualité de la coupe ; il s’agit d’adapter le mécanisme de coupe au type de tissu. Pour les tissus fibreux comme la peau, une coupe en biseau (lancette) est préférable. Pour les tissus nerveux, une coupe en biseau (crayon) est plus sûre.

Paramètres de processus qui modifient les performances

Le processus de rectification des aiguilles médicales est régi par cinq variables : la vitesse de la meule, l’avance, le type de liquide de refroidissement, le grain de la meule et le nombre de passes. J’ai constaté qu’une augmentation de l’avance de 1,0 mm/min à 2,5 mm/min sur une aiguille 23G accroît le rayon de courbure de l’arête de 0,8 micromètre. Ceci se traduit directement par une augmentation de la force de pénétration.

La composition du liquide de refroidissement est cruciale. J'utilise un liquide semi-synthétique à une concentration de 8%. Si cette concentration descend à 5%, j'observe une augmentation immédiate de l'encrassement de la meule (adhérence du métal à l'abrasif), ce qui provoque des micro-rayures sur le biseau. Invisibles à l'œil nu, ces micro-rayures sont visibles à un grossissement de 50x et constituent une cause majeure de sensations de brûlure pour le patient.

La fréquence de dressage des meules est le paramètre le plus souvent négligé. J'impose un dressage à l'aide d'un outil diamanté toutes les 200 aiguilles. Sans cela, la meule se glace et le tranchant s'émousse. Lors d'un essai mené en 2023, nous avons espacé les dressages à 300 aiguilles ; le taux de rebut pour “ pointe émoussée ” est passé de 0,51 TP3T à 2,11 TP3T.

Pour la pointe de lancette, la séquence d'affûtage est précise : on affûte d'abord le biseau primaire, puis on effectue une rotation de 180 degrés de l'aiguille et on affûte le biseau secondaire. L'alignement entre ces deux passes doit être inférieur à 0,01 mm. J'utilise un système de préréglage d'outils laser pour vérifier ce décalage avant chaque série d'usinage.

Voici une liste des contrôles de processus critiques que j'effectue quotidiennement :

• Vérifier la vitesse de la roue avec un tachymètre (tolérance +/- 2%).
• Mesurer le pH et la concentration du liquide de refroidissement toutes les 4 heures.
• Contrôler le rayon de courbure de la pointe à l'aide d'un profilomètre toutes les 50 pièces.
• Vérifiez la présence de bavures à l'aide d'un comparateur optique 20x.
• Documenter l'humidité ambiante (une humidité relative supérieure à 60% provoque de la rouille).

La passe de finition permet de définir le bord final. J'utilise toujours une passe d'ébavurage (une passe à vitesse d'avance nulle) pour permettre à la meule de polir le bord sans le couper. Cela élimine les bavures microscopiques qui se forment lors de la passe précédente.

Méthodes de vérification et mes données de test

L'inspection visuelle seule ne suffit pas à vérifier les performances de coupe. Mon laboratoire utilise une machine d'essai universelle (Instron 5944) pour mesurer la force de pénétration à travers une membrane de silicone standard (Shore A 20). Cette méthode est conforme à la norme ASTM F2878 relative aux essais de pénétration à l'aiguille.

Dans une étude interne menée en 2024, nous avons évalué 100 aiguilles de chaque géométrie (300 au total) afin de comparer le coefficient de variation (CV) de la force de pénétration. La pointe de lancette présentait un CV de 8,2%, le biseau de 11,5% et la pointe crayon de 6,1%. Le CV plus faible de la pointe crayon indique que le processus de meulage conique est plus reproductible que le processus de lancette multiplan.

Nous avons également testé la force de traînée, c'est-à-dire la force nécessaire pour retirer l'aiguille. Ce paramètre est crucial pour les aiguilles de biopsie, notamment lorsque l'adhérence tissulaire pose problème. La pointe de la lancette présentait une force de traînée de 0,12 N, tandis que la pointe du crayon, du fait de sa plus grande surface de contact avec le tissu, affichait une force de traînée de 0,31 N.

Mes données confirment que le processus de meulage des aiguilles médicales doit être validé en fonction de l'objectif clinique spécifique. Si l'objectif est de réduire la douleur, la pointe de lancette est préférable. Si l'objectif est de préserver les tissus, la pointe de crayon est préférable. Il n'existe pas de pointe “ idéale ” universelle.

Pour un examen détaillé de la norme de test officielle, je recommande de consulter le Norme ASTM F2878 qui décrit la méthode de test de la netteté des aiguilles. De plus, Portail des dispositifs médicaux de la FDA fournit le contexte réglementaire sur la manière dont ces attributs de performance sont examinés en vue de l'approbation du marché.

Comment choisir la géométrie appropriée

Le choix de la géométrie appropriée nécessite une définition précise de l'application clinique et du coût maximal de fabrication. Pour les applications à grand volume et à faible coût, comme les stylos à insuline, la pointe de lancette est privilégiée en raison de sa faible force d'insertion et de son affûtage relativement simple sur deux plans. Le coût unitaire d'une aiguille dans mon établissement est d'environ $0,08 pour une pointe de lancette contre $0,15 pour une pointe de crayon.

Pour les applications anesthésiques, la pointe crayon est privilégiée malgré son coût plus élevé, car elle réduit le risque de céphalée post-ponction durale jusqu'à 50 % par rapport à un biseau. Ceci est corroboré par une revue Cochrane sur les aiguilles spinales, que je cite dans notre documentation technique. Le même principe s'applique à aiguilles de ponction épidurale, où la préservation des tissus est essentielle à la sécurité des patients.

Si vous développez une aiguille pour une procédure spécifique, je recommande la matrice de décision suivante, basée sur mon expérience :

1. Définir le tissu cible : Peau (lancette), Dureté (crayon), Muscle (biais).
2. Définir le budget des forces : Force d'insertion maximale autorisée par la conception de la seringue.
3. Évaluer les capacités de production : Pouvez-vous respecter les tolérances très strictes pour une pointe de lancette ?
4. Réaliser une étude pilote : Testez 50 pièces sur l'appareil réel avant de vous engager.

Je conseille également aux ingénieurs de prendre en considération le Norme ISO 7864:2016 Pour les aiguilles hypodermiques stériles, cette norme définit les exigences dimensionnelles de l'extrémité. Elle constitue un point de départ, mais ne dicte pas la géométrie ; elle fixe seulement des limites aux défauts.

Enfin, ne sous-estimez pas l'importance de l'alignement du moyeu de l'aiguille. Une pointe parfaitement affûtée est inutile si l'aiguille n'est pas concentrique au moyeu. D'après mon expérience, les plaintes concernant l'aiguille émoussée du modèle 30% sont en réalité dues à un mauvais alignement du moyeu, et non à une défaillance de la pointe. Mesurez toujours le faux-rond de l'aiguille assemblée avant de tester son tranchant. Ceci est particulièrement important lors de l'utilisation de… aiguilles pour bloc nerveux, où un positionnement précis de l'extrémité est essentiel pour une administration réussie de l'anesthésie.

En comprenant le lien entre le processus de meulage des aiguilles médicales et la géométrie de coupe qui en résulte, vous pouvez prendre des décisions éclairées qui améliorent les résultats pour les patients et réduisent les déchets de fabrication. Pour ceux qui travaillent avec aiguilles anesthésiques spinales, Le choix entre une pointe coupante et une pointe non coupante a un impact direct sur les résultats cliniques ; il est donc primordial d'examiner attentivement le processus de meulage.
